商品描述

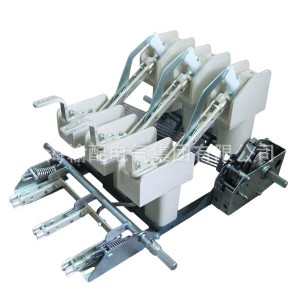

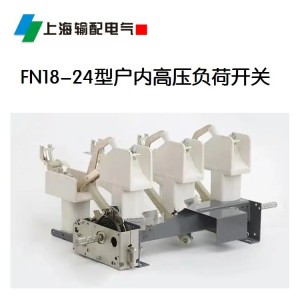

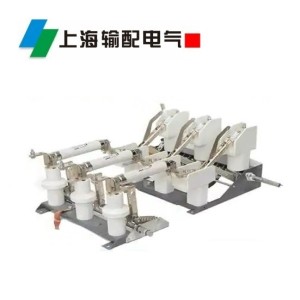

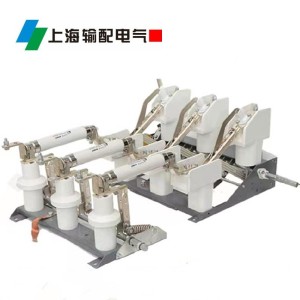

FN18-12/24,FN18-12/24RD系列户内压气式高压负荷开关及熔断器组合电器

上海输配电气集团有限公司

1.特点、用途及适用范围

1.1.上海输配电气集团有限公司专业生产的FN18-12,FN18-12DR,FN18-24,FN18-24DR系列户内压气式高压负荷开关及熔断器组合电器，可配熔座及熔芯，以下简称负荷开关，具有设计先进、操作简便、结构紧凑、体积小、功能全、重量轻、分合速度快、可靠性高等优点，是一种新型模块化高压组合电器。

负荷开关适用于交流50HZ、额定电压24KV及以下额定电流630A的三相配电系统中，用作负荷控制和短路保护。它能够快速可靠地分合负荷电流、闭环电流、空载变压器和电缆充电电流。具有过流及短路保护、熔断器脱扣自动跳闸等功能。特别适用于城网建设和改造工程、高层建筑、公共设施的环网供电，是箱式变电站，变压器保护的
理想产品。

2.负荷开关符合GB1985-89(交流高压隔离开关)、GB3804-90<3~63KV交流高压负荷开关》以及IEC420(1990)<高压交流负荷开关-熔断器的组合电器》等标准。

3.负荷开关正常工作环境

3.1.周围空气温度:上限40℃，下限-25℃。

3.2.海拔高度:不超过1000m

3.3.相对湿度:日平均值不大于95%，月平均值不大于90%。

3.4.周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染。

3.5.无经常性剧烈震动。

4.产品结构特点

4.1基本单元由底座，绝缘子、动静触头、引弧刀、引弧触头、灭弧室等组合,采用手力操作弹簧储能机构，具有结构紧凑、体积小、功能全、重量轻、分合速度快、操作简便、可靠性高等特点。

4.2额定有功负载电流下的电寿命大于100次，燃弧时间短，灭弧性能稳定可靠。

4.3具有切负荷、隔离和接地三个工位，切负荷电流时能熄弧，隔离时能形可见断口，接地时能耐受短路电流。

5.主要技术参数

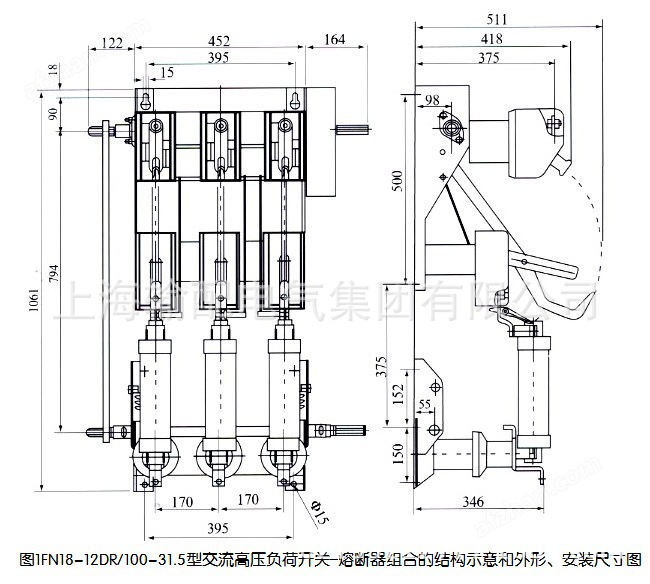

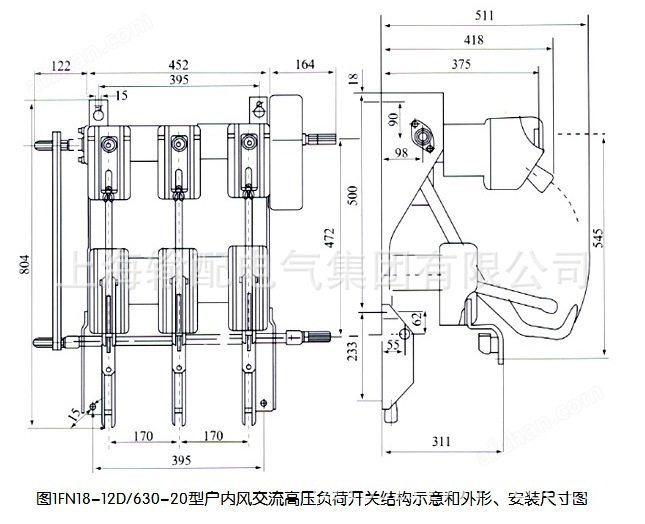

6.外形图
